LUGB管道式渦街流量計蒸汽
|
|
執行標準 |
渦街流量計（JJG1029-2007） |
|
儀表口徑（mm） |
15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
|
公稱壓力（Mpa） |
1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制） |
|
精度等級 |
液體：±1% |
|
量程比 |
1:10；1:15；1:20 |
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-40℃～+250℃、-40℃～+320℃ |
|
信號輸出功能 |
脈沖信號、4～20mA信號 |
|
通訊輸出功能 |
RS485通訊輸出、HART協議等 |
|
工作電源 |
|
|
信號線接口 |
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
|
防爆等級 |
ExiaIICT5或ExdIIBT6 |
|
防護等級 |
IP65或更高（可訂制） |
|
儀表口徑 |
液體測量范圍 |
氣體測量范圍 |
連接方式 |
耐壓等級 |
|
DN15 |
1.2-6.2 |
5-25 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN20 |
1.5-10 |
8-50 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN25 |
1.6-16 |
10-70 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN32 |
1.9-19 |
15-150 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN40 |
2.5-26 |
22-220 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN50 |
3.5-38 |
36-320 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN65 |
6.2-65 |
50-480 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN80 |
10-100 |
70-640 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN100 |
15-150 |
130-1100 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN125 |
25-250 |
200-1700 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN150 |
36-380 |
280-2240 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN200 |
62-650 |
580-4960 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN250 |
140-1400 |
970-8000 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN300 |
200-2000 |
1380-11000 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|

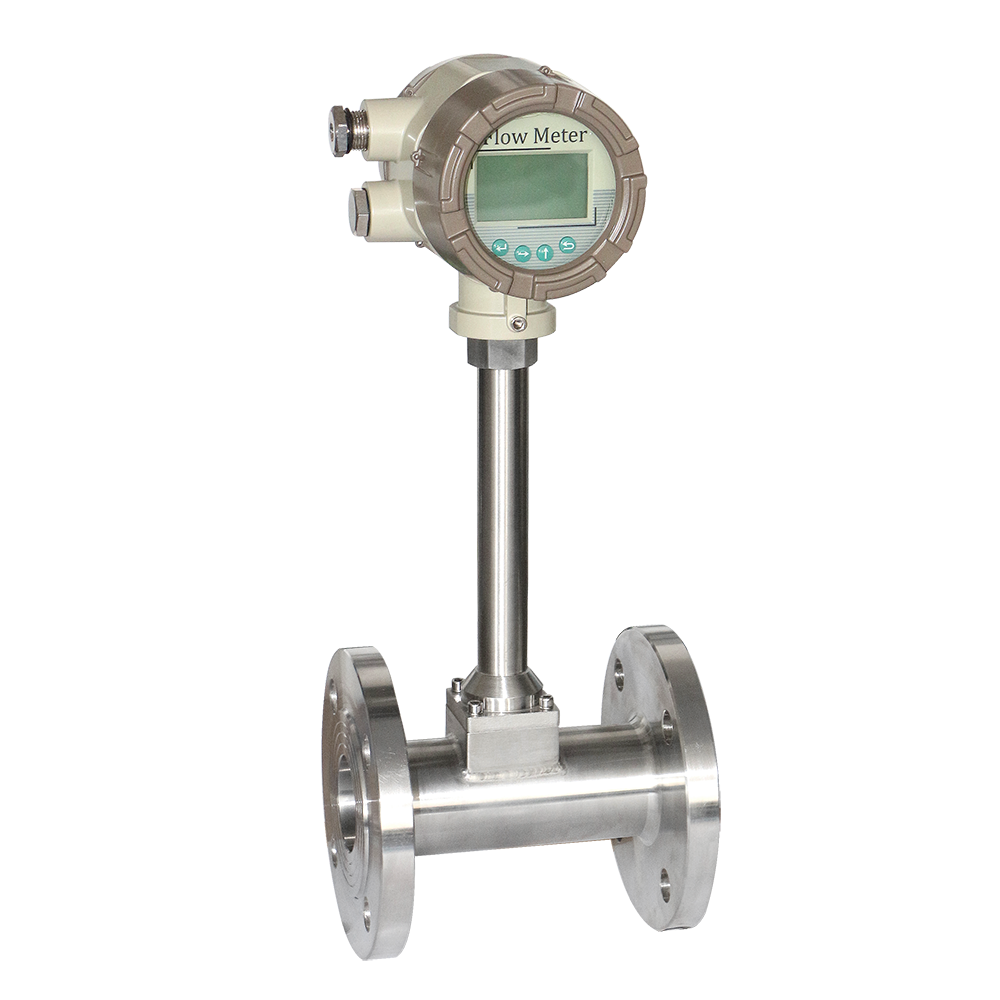

產品圖片 |
|
|
|
|
儀表型號 |
LUGB-N |
LUGB-D |
|
|
信號輸出 |
脈沖 |
可選4-20mA/脈沖 |
|
|
供電電源 |
+24VDC±15% |
24VDC±15%+鋰電池 |
|
|
精度等級 |
液體：1.0級 |
液體：1.0級 |
|
|
測量范圍 |
標準量程 |
標準量程或擴展量程 |
|
|
顯示器 |
無 |
有 |
|
|
溫壓補償 |
無 |
有 |
|
|
通訊接口 |
無 |
RS485 |
|
|
實時記錄 |
無 |
有 |
|
|
儀表材質 |
304或316L不銹鋼 |
304或316L不銹鋼 |
|
|
防爆等級 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|
|
防護等級 |
IP65 |
IP65 |
|
|
整機功耗 |
< 1W |
< 1W |
|
|
儀表通經 |
DN15～DN300 |
DN15～DN300 |
|
|
安裝方式 |
法蘭安裝 |
法蘭安裝 |
|
|
介質溫度 |
-40℃～250℃或 |
-40℃～250℃或 |
|
|
環境溫度 |
-20℃～60℃ |
-20℃～60℃ |
|
